内容物一覧
パッケージ内に以下の物がすべて含まれているかご確認ください。
製品に不足や損傷がある場合はお問い合わせください。
- 赤軸風キースイッチ 3個
- キーキャップ 3個（色はランダムです）
- 基板 1枚
- アクリルプレート上下 各1枚
- スペーサー 2個
- ネジ 4個
- ピンヘッダ7pin 2個
- マイコン 1個
※キースイッチとキーキャップはご自身でお好きなものに付け替え可能です。
※7ピンのピンヘッダ―は「3ピン＋4ピン＝7ピン」のように分割されている場合があります。不良品でありませんので予めご了承ください。
組み立て
注意！
組み立ての順番を間違えるとパーツが取り付けられず悲しみを背負うことになります。
一度はんだ付けしたパーツを取り外すのはとても大変なので、工作作業が得意な方も一度は目をお通しください。
必要な工具
- はんだごて
- はんだ
- 精密ドライバー
- ラジオペンチ
あるといいもの
- はんだごて台
- はんだ吸い取り線
- ニッパー
1 ピンヘッダ―を加工する
ピンヘッダの足を抜きます。
2 ピンを基板に取り付ける
基板の表裏

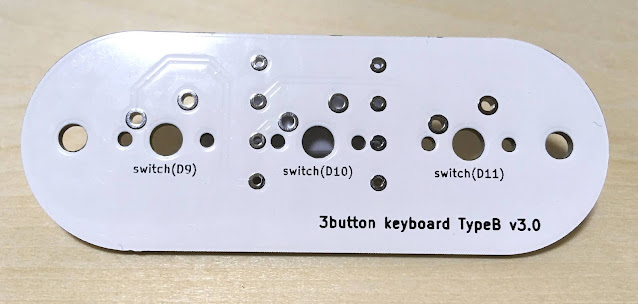

表面（switchと書いてある方が表面です）
裏面（USBと書いてある方が裏面です）
基板の裏側からピンの長い方を基板側に差し込みます。
マイコンを写真の向きで差し込み、裏返しにして表面にピンヘッダをはんだ付けをします。まだマイコンに側にははんだ付けしません。はんだ付けしたあとマイコンは一度取り外します。
ピンヘッダを取りつけた後の図
3 スイッチを取りつける
アクリル板にスイッチをはめ込みます。
アクリルにスイッチをはめ込んだものを基板の表面に差し込み、
スイッチの足全てにはんだ付けができたら、マイコンを再度取り付けはんだ付けします。
4 ねじ止めしてゴム足をつける
アクリル板とスペーサーをねじ止めします。
